显微镜的“明”“暗”魔法:半导体工厂里的“找茬小能手”
显微镜的“明”“暗”魔法:半导体工厂里的“找茬小能手”
时间:2025-07-09 17:26点击次数:3107

如果把半导体芯片比作一座超精密的微型城市,那么光学显微镜就是工程师们的“巡城警车”——而“明场”和“暗场”,就是这辆警车的两种“探照灯模式”。

今天咱们就用大白话聊聊,这两种模式在芯片工厂里是怎么干活的~

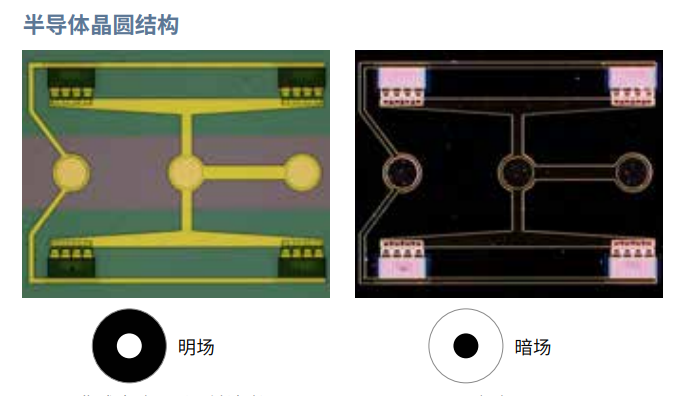

1、先搞懂:啥是“明场”和“暗场”?

其实这俩名字特形象,咱们拿看手机屏幕打个比方:

• 明场观察就像白天看屏幕,光线从屏幕背后照过来,字和图案因为颜色深、反光弱,清清楚楚显出来——显微镜里,光线从下方直射样品,芯片上的线条、孔洞这些“有颜色、有高低”的地方,会因为挡住光线而形成清晰的影子,一眼就能看到。



• 暗场观察则像晚上关了灯看屏幕,只开旁边的小台灯,屏幕上的划痕、小灰尘会因为反射台灯的光而亮起来,屏幕本身反而暗暗的——显微镜里,光线从样品旁边“打侧光”,芯片表面那些细微的划痕、小坑、凸起,会因为反射侧光而变得亮晶晶,在暗背景里特别扎眼。



2、半导体工厂里,它们各自干啥活?

芯片这东西,精度是以“微米”甚至“纳米”计算的(1微米=头发丝直径的1/50),哪怕一个小划痕、一个没刻好的线条,都可能让芯片报废。这时候,“明场”和“暗场”就各显神通了——

明场:看“大结构”,就像给芯片拍“身份证照片”

刚生产出来的芯片,表面有很多像“街道”“楼房”一样的电路图案(比如晶体管、导线)。用明场模式时,光线从底下照上来,这些图案因为材质或高度不同,会呈现出深浅不一的颜色,工程师一眼就能看出:

• 线条画直了没?有没有断?

• 该挖的坑(比如接触孔)挖深了吗?大小对不对?

就像咱们拍身份证,五官、发型这些“大特征”必须清晰,明场就是干这个的,把芯片的“基本长相”看明白。

暗场:找“小瑕疵”,就像给芯片做“皮肤检测”

如果芯片表面有特别细微的“小毛病”——比如生产时不小心划了道细痕、沾了个小灰尘颗粒,明场里可能看不太清(就像白天阳光下,皮肤上的小细纹不明显)。这时候换暗场模式,侧光一打,这些小瑕疵就像黑夜里的萤火虫一样“发光”:

• 划痕会变成一条亮线,特别显眼;

• 小颗粒会像个小亮点,一眼就能揪出来。

就像用侧光看皮肤,痘印、毛孔都看得清清楚楚,暗场就是芯片的“瑕疵侦探”。

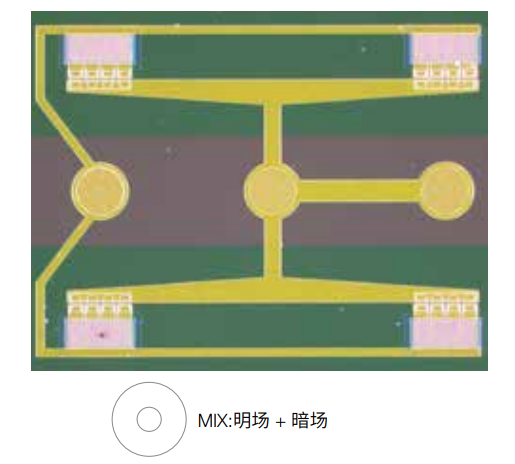

3、为啥非得“明暗搭配”?

打个比方:检查一块芯片,就像检查一件高级定制的丝绸衣服——

• 明场看“花纹对不对”“针脚直不直”(大结构是否合格);

• 暗场看“有没有勾丝”“有没有小线头”(细微瑕疵是否存在)。

少了哪一步,都可能让“衣服”在穿的时候出问题。半导体芯片更娇气,明暗场一起上,才能既保证“大方向没错”,又不放过“小细节漏洞”。

最后说句大白话

光学显微镜的明场和暗场,就像给工程师装了两双不同的“眼睛”:一双看“清楚的样子”,一双找“隐藏的毛病”。正是这两双眼睛,在芯片从“一块硅片”变成“能干活的芯片”的路上,把好每一道关,让咱们的手机、电脑能稳稳当当工作~

是不是突然觉得,这些精密仪器也没那么难懂了?其实它们都是工厂里最实在的“找茬小能手”呀!
